węże i szybkozłącza dla przemysłu
www.ticon.pl
|

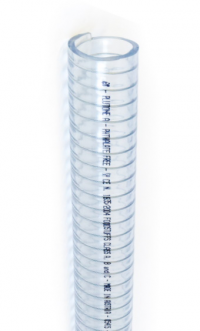

PLUTONE A | |||
 | Opis | Przezroczysty wąż, stosowany do przetaczania wody, soków owocowo - warzywnych, produktów mleczarskich, piwa, wina, napojów o zawartości alkoholu do 20%. Stosowany również w układach dużego podciśnienia np. w urządzeniach pakujących. Spełnia wymagania UE 10/2011 Kategorie A B C; 1935/2004 oraz UE 2023/2006 | ||
| Zastosowania | - alkohole do 20% - produkty mleczarskie - soki - substancje spożywcze i farmaceutyczne - woda pitna | |||
| Konstrukcja węża | - wąż z tworzyw sztucznych | |||
| Materiał | kolor | - przezroczysty | ||
| rodzaj materiału | - PCV | |||
| technologia | - gładka | |||
| odporność | - na chemikalia - na warunki atmosferyczne | |||
| Wzmocnienie | rodzaj | - ssawno-tłoczny | ||
| technologia | - spirala stalowa | |||
| temp. min. | -10°C | |||
| temp. max. | 60°C | |||
| Czyszczenie/Sterylizacja | Uwagi | brak możliwości sterylizacji temperaturowej | ||
| Certyfikaty i dopuszczenia | 1) zgodny z Rozporządzeniem UE 10/2011 Kategoria A, B, C z późniejszymi aktualizacjami 2) zgodny z Rozporządzeniem UE 1935/2004 z późniejszymi aktualizacjami 3) zgodny z Rozporządzeniem Komisji UE 2023/2006 w sprawie dobrych praktyk produkcyjnych. | |||
| Inne | Wartości ciśnień: roboczego i rozrywającego podano dla temperatury 20 °C. Dla temperatury 60 °C, należy stosować współczynnik korekcyjny 0.3. Węże oznaczone * nie są dostępne w stałej ofercie. | |||
| Index | Średnica wew. (mm) |
Średnica zew. (mm) |
Ciśnienie robocze (bar) |
Ciśnienie rozrywające (bar) |
Podciśnienie (mH2O) |
Mini. promień zagięcia (mm) |
Standard. długość rolki (m) |
Ciężar (kg/m) |
| Plutone A-006 | 6 | 12.2 | 5 | 25 | 9.5 | 30 | 60 | 0.130 |
| Plutone A-008 | 8 | 14.2 | 5 | 25 | 9.5 | 40 | 60 | 0.150 |
| Plutone A-010 | 10 | 16.0 | 5 | 25 | 9.5 | 50 | 60 | 0.170 |
| Plutone A-012 | 12 | 18.0 | 5 | 25 | 9.5 | 50 | 60 | 0.200 |
| Plutone A-014 | 14 | 20.0 | 5 | 25 | 9.5 | 60 | 60 | 0.225 |
| Plutone A-016 | 16 | 22.4 | 5 | 25 | 9.5 | 70 | 60 | 0.270 |
| Plutone A-018 | 18 | 24.4 | 5 | 25 | 9.5 | 80 | 60 | 0.290 |
| Plutone A-020 | 20 | 27.0 | 5 | 25 | 9.5 | 90 | 60 | 0.350 |
| Plutone A-022 | 22 | 29.0 | 5 | 25 | 9.5 | 100 | 60 | 0.380 |
| Plutone A-025 | 25 | 33.0 | 4 | 20 | 9.5 | 110 | 60 | 0.500 |
| Plutone A-030 | 30 | 38.0 | 4 | 20 | 8.5 | 140 | 60 | 0.590 |
| Plutone A-032 | 32 | 40.4 | 4 | 20 | 8.5 | 140 | 60 | 0.650 |
| Plutone A-035 | 35 | 43.4 | 4 | 20 | 8.5 | 160 | 60 | 0.700 |
| Plutone A-038 | 38 | 47.0 | 4 | 20 | 8.5 | 170 | 30 | 0.800 |
| Plutone A-040 | 40 | 49.2 | 4 | 20 | 8.5 | 180 | 30 | 0.870 |
| Plutone A-045 | 45 | 54.8 | 4 | 20 | 8 | 200 | 30 | 1.100 |
| Plutone A-050 | 50 | 60.0 | 4 | 20 | 8 | 230 | 30 | 1.235 |
| Plutone A-060 | 60 | 71.8 | 3.6 | 18 | 8 | 270 | 30 | 1.700 |
| Plutone A-063* | 63 | 74.8 | 3.6 | 18 | 8 | 280 | 30 | 1.800 |
| Plutone A-064 | 64 | 75.0 | 3.6 | 18 | 8 | 270 | 30 | 1.800 |
| Plutone A-070 | 70 | 82.0 | 3.6 | 18 | 7 | 320 | 30 | 2.000 |
| Plutone A-076 | 76 | 88.2 | 3.6 | 18 | 7 | 340 | 30 | 2.200 |
| Plutone A-080 | 80 | 92.2 | 3.6 | 18 | 7 | 360 | 20 | 2.350 |
| Plutone A-090 | 90 | 103.0 | 3.0 | 15 | 7 | 410 | 20 | 2.900 |
| Plutone A-102 | 102 | 115.0 | 2.4 | 12 | 7 | 460 | 20 | 3.350 |
| Plutone A-105* | 105 | 118.0 | 2.4 | 12 | 7 | 470 | 20 | 3.450 |
